При каких заболеваниях и симптомах проводится эхокардиоскопия

Эхо-КГ, или эхокардиография, – простое и безболезненное исследование, которое благодаря ультразвуковым колебаниям позволяет получить достаточно объемную информацию о состоянии сердца. Ввиду неинвазивности и отсутствия абсолютных противопоказаний процедура проводится как взрослым, так и детям чуть ли не с первых дней жизни.

В ходе непродолжительной диагностики без особой сложности выявляются мельчайшие нарушения структуры и функционирования сердечной мышцы, подтверждая подозрения врача о наличии патологии. В то же время нередко удается определить отклонения, которые никак не проявляются, но считаются не менее опасными, чем признаки, беспокоящие пациента.

Суть методики и что она показывает

Как уже сказано, ЭХО сердца — это модификация стандартного УЗИ внутренних органов. Однако, в отличие от прочих методов, схожих по смыслу, аппарат для кардиографии может работать в нескольких режимах.

Например, врачу-диагносту доступно дуплексное сканирование. Допплерография используется, в том числе, для того, чтобы исследовать скорость кровотока. Его качество. Что немаловажно при диагностике, например, ишемической болезни, оценке состояния органа после перенесенного инфаркта.

Как и прочие УЗИ, эхокардиография полностью безопасна.

Что же показывает ЭХО в рамках рутинного обследования:

• Масса, количество мышечной ткани в области левого желудочка сердца. Как правило, изменяется при длительном повышении давления. Нелеченая гипертония особенно опасна.
• Эхограмма сердца покажет интенсивность движения крови по легочной артерии. Этот сосуд — один из крупнейших. Любое нарушение чревато скорыми осложнениями. Вплоть до летального исхода. Особенно повышение местного давления.

• Ударный объем. Количество крови, которое сердце выбрасывает в аорту и «гонит» по большому кругу. Многие пороки изменяют эти показатели, потому отклонения довольно информативны.
• Состояние левого предсердия.
• Толщины стенок.
• Эхокардиография сердца показывает даже малейшие изменения в кардиальных структурах: положение миокарда, клапанов сердца (трикуспидального, митрального и пр. .) в момент сокращения и возвращения в спокойное состояние. Этот показатель определяют как конечный систолический и диастолический объемы.
• Общее положение сердца. Его размеры, анатомическая локализация. В том числе относительно других органов грудной клетки.

Методика показывает морфологические особенности кардиальных структур.

Эхокардиография сердца: суть метода, его польза, как проходит процедура

Автор статьи: Нивеличук Тарас , заведующий отделением анестезиологии и интенсивной терапии, стаж работы 8 лет. Высшее образование по специальности «Лечебное дело». Из этой статьи вы узнаете: что такое ЭХОКГ сердца, и насколько этот метод важен в диагностике сердечной патологии. Какие параметры и структуры он позволяет оценить, какие заболевания выявить. Как подготовиться к исследованию, и как оно проходит.

Эхокардиография – один из самых информативных и безопасных методов диагностики патологии сердца. Это разновидность ультразвукового исследования, которая дает возможность визуально оценить структуру миокарда (сердечной мышцы), клапанов сердца, крупных сердечных сосудов и особенности кровообращения в них.

Существует несколько названий-синонимов: УЗИ или ЭХО сердца, ЭХО-КГ, эхокардиография или эхограмма сердца. Все эти названия – это одно и то же исследование. Его проведением и оценкой результатов могут заниматься врачи ультразвуковой диагностики, а также кардиологи и кардиохирурги, владеющие этим методом.

Какие заболевания можно обнаружить

По результатам эхокардиографии специалисты выставляют несколько диагнозов.

Артериальная гипертензия

Выявить этот процесс можно косвенным образом. Речь идет о стабильном и регулярном повышении давления в сосудистом русле. Если говорить о полноценном диагнозе, то состояние следует назвать гипертонией.

Длительное течение патологического процесса приводит к органическим изменениям в сердце — левый желудочек трансформируется. Мышечные слой на уровне этой камеры становится толще.

Подробнее о гипертрофии левого желудочка читайте в этой статье.

Это своего рода компенсаторный механизм. Так кардио-структуры могут перекачивать кровь с большей силой. Интенсивность каждого удара растет. Это не нормальное, но объяснимое явление.

Чем дольше существует патология, тем хуже обстоит дело. Возможна кардиомегалия. Неумеренное разрастание мышечного органа. Тогда они не смогут выполнять свои функции.

Пороки сердца

Как врожденные, так и приобретенные. В основном те, которые затрагивают клапаны — аортальный, митральный, трикуспидальный, реже перегородки между камерами.

Подобные состояния крайне опасны. Поскольку без лечения рано приводят к генерализованной дисфункции, нарушению кровообращения. А это прямой путь к смерти от сердечной недостаточности или инфаркта. Потому сразу после обнаружения решают вопрос лечения.

Некоторые врожденные аномалии относят к порокам весьма условно. Например, открытое овальное окно. В таком случае обычно не делают ничего. Просто время от времени, каждый год наблюдают пациента.

Тромбоэмболия

Опасное расстройство. Суть его заключается в закупорка крупных сосудов кровяными сгустками. Эхо сердца — это метод, который позволяет увидеть тромбы в легочной артерии, коронарных сосудах. Благодаря этому можно своевременно пройти лечение. Пациент останется жив.

Подробнее о видах тромбоэмболии читайте здесь, закупорка легочной артерии, возможные риски и методы лечения описаны тут.

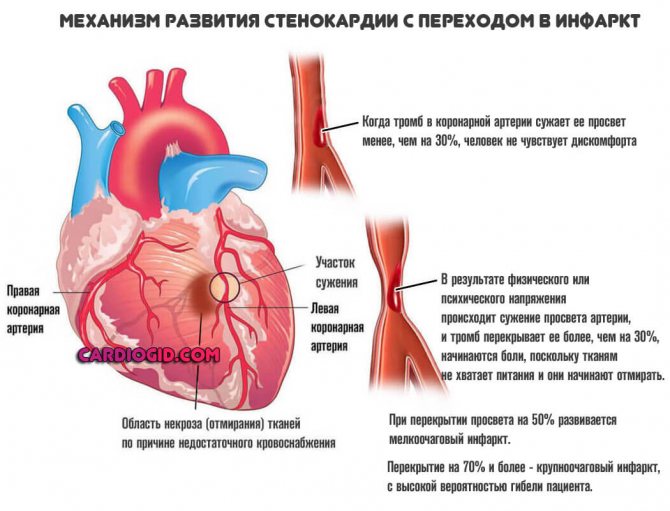

ИБС в форме стенокардии

Классическая ситуация: нарушение трофики (питания) сердца, его тканей. Сопровождается выраженными болями в грудной клетке, одышкой, тошнотой и прочими симптомами. Это еще не инфаркт, но уже не так далеко. Остается один шаг.

Особенно опасна нестабильная стенокардия. Протекает она непредсказуемо, потому никто заранее не может сказать, чем закончится процесс в ходе очередного приступа.

Эхокардиограмма дает картинку на которой отчетливо видны участки дистрофии, а области где нарушен кровоток обнаружит эхокардиография с допплеровским анализом.

Симптомы приступа стенокардии и методы коррекции состояния описаны в этой статье.

Собственно инфаркт

Неотложное состояние. Когда случается у пациента — времени на диагностику в обрез. Обычно констатируют факт уже после первичных лечебных мероприятий.

От того, как быстро начата терапия, зависят шансы на восстановление. Посредством ЭХО Кг заметен очаг некроза (отмирания кардиальных структур). Чем он меньше, тем проще будет лечение.

Склероз сердца

Последствие инфаркта, воспалительных процессов в кардиальных структурах. Это состояние, при котором отдельные области миокарда рубцуются.

Соединительная ткань подобного рода не способна ни сокращаться, ни растягиваться. Поэтому часть органа выпадает из работы.

Состояние опасно тем, что провоцирует дальнейшее усугубление дистрофии и проблемы с питанием сердца. Необходимо пожизненное лечение. ЭХОКГ показывает как сам очаг кардисклероза, так и степень нарушения.

Опухоли

Неопластические процессы в мышечном органе, как ни странно, случаются довольно редко. Однако несут огромную опасность.

Причины две:

• Первая — даже доброкачественные образования (например миксома), достигнув размеров более 1 см, компрессируют, сдавливают сердце. Отсюда нарушение формы органа, дисфункции, недостаточное питание.
• Во-вторых, если опухоль злокачественная, она прорастает сквозь мышечные ткани. А значит, разрушает их. Компрессия также присутствует, вред двойной.

Лечение срочное, хирургическое.

Перикардит

Воспалительный процесс. Провокатор — пиогенная флора и другие агенты. Как правило, всему виной стрептококки или стафилококки. Встречается редко.

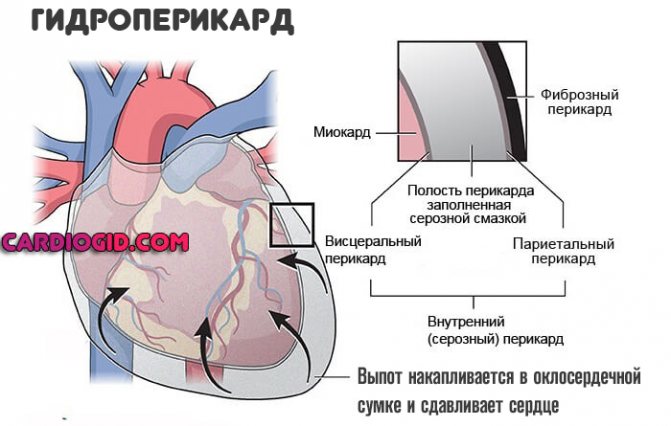

Особняком стоит скопление жидкости в перикарде — гидроперикард. Если околосердечная сумка заполняется выпотом, кровью, местное давление растет. Как только показатель сравняется с таковым внутри камер мышечного органа, наступит остановка сердца. Поэтому состояние относят к неотложным.

Миокардит

Воспалительное заболевание самого сердца. Сопровождается выраженными болями. При сканировании заметны очаги изменений. Если вовремя не лечиться, наступят последствия как при инфаркте. Возможно еще тяжелее.

Кардиомиопатия

Типичный патологический процесс для тех, кто занимается интенсивным физическим трудом. Например, для спортсменов. В группе повышенного риска алкоголики, заядлые курильщики.

Суть процесса — это изменение миокарда: мышечный слой разрастается, становится непомерно большим, либо растягивается.

Это не нормально и требует терапии. Как правило, медикаментозной. Плюс коррекции образа жизни.

Подробнее о видах кардимипатии и методах лечения читайте в этой статье.

Нарушение ритма

Различные. От фибрилляции предсердий до пароксизмальной тахикардии. Одна только эхокардиография тут вряд ли поможет. Чтобы выявить функциональные нарушения потребуется еще и ЭКГ.

Изменения анатомического положения сердца

Например, зеркальное (декстрокардия). Может быть пороком или же естественным и вполне нормальным явлением.

Примерно такие диагнозы можно выставить или подтвердить по результатам эхографии. Помимо, нужны и другие обследования. ЭКГ, нагрузочные тесты, велоэргометрия, мониторирование и проч.

УЗИ сердца – основные сведения

Многих пациентов, которым впервые назначают эту процедуру, интересуюет следующее: «Эхо кардиограмма – что это?»

Это неинвазивное исследование, во время которого применяется ультразвук. Во время процедуры используют аппарат под названием «эхокардиограф». Его датчик под влиянием электроэнергии издаёт звук высокой частоты, который проходит через разные отделы сердца, отражается от них, возвращается в первоначальном виде, регистрируется тем же датчиком, трансформируется обратно в электричество, формируя изображение на экране.

ЭХО КГ позволяет определить следующие параметры:

• габариты сердца;
• толщина сердечных стенок;
• строение стенок и их целостность;
• размер камер сердца (предсердия, желудочки);
• сократительная способность сердечной мышцы;
• состояние клапанов и их функциональность;
• оценка состояния артерии лёгкого и аорты;
• давление крови в камерах сердца и крупных сосудах;
• кровообращение в предсердиях, желудочках, клапанах (направление и скорость кровяного русла);
• состояние эпикарда (наружная оболочка сердца) и околосердечной сумки.

Ультразвуковой датчик генерирует изображение сердца на экран

Показания и противопоказания

Поскольку методика универсальна, оснований для ЭХО КГ довольно много.

• Боли в грудной клетке неясного происхождения. Пациент не всегда прав в оценке самочувствия. Дискомфортные ощущения встречаются при болезнях желудка, межреберной невралгии и прочих состояниях. Боли успешно маскируются. Но проверить положение мышечного органа нужно обязательно.

О том, как понять, что болит именно сердце и отличить сердечную боль от другой читайте здесь.

• Систематический рост артериального давления. Гипертензия не случается на ровном месте. Вторичные формы обусловлены болезнями почек, гормональной дисфункцией. А первичные как раз развиваются при патологиях кардиальных структур. Поэтому нужно проверить виновника с помощью УЗИ-методики.
• Нарушения ритма сердца. Посредством ультразвукового способа можно обнаружить органические изменения. Врачи получают информацию не всегда. Поэтому эхокардиорафическое исследование дополняют ЭКГ, часто еще и суточным холтеровским мониторированием. Когда автоматический аппарат в течение суток считывает артериальное давление и частоту сокращений мышечного органа.

• Видимые симптомы вероятной болезни сердца. Например, цианоз носогубного треугольника. Бледность пальцев рук и пр. В том числе одышка. То есть те проявления, которые обычно указывают на патологии мышечного органа. В этом случае методику используют как профилактическую.
• Подозрения на опухоли. Косвенно на неопластический процесс указывают те же симптомы, что и выше. Одышка, слабость, посинение области вокруг рта, бледность, нарушения ритма. УЗИ дает примерное представление о неоплазии. Точный же результат можно получить посредством МРТ.
• Непереносимость физической нагрузки. Снижение толерантности. Сопровождает стенокардию, ишемическую болезнь. В обязательном порядке назначают УЗИ.
• Проводимое лечение. В этом случае эхокардиография используется для того, чтобы выявить возможные осложнения и побочные эффекты терапии. Тоже в рамках профилактического осмотра.
• Уже установленные диагнозы кардиологического профиля. Чтобы выявить ухудшение (исследовать динамику расстройства).
• Оценка эффективности лечения. В том числе хирургического.

Когда необходимо проведение ЭхоКС

Обследование сердца при помощи эхокардиоскопии показано для диагностики различных патологических состояний, которые чаще всего сопровождаются специфическими проявлениями, которые являются медицинскими показаниями:

• Появление ощущений дискомфорта в области сердца, которые могут иметь различную интенсивность и характер – боль (чаще в виде сдавливания или покалывания), сердцебиение, чувство «перебоев» или «замирания» сердца.
• Периодическая общая слабость, снижение трудоспособности человека.
• Одышка, которая имеет тенденцию к усилению на фоне физических нагрузок.
• Случаи внезапной кратковременной потери сознания (признак резкого снижения интенсивности кровообращения и уменьшения поступления крови к головному мозгу).
• Периодические головокружения различной интенсивности.

Данные проявления зачастую указывают на проблемы в работе органов сердечно-сосудистой системы, в первую очередь сердца, и требуют объективного исследования с включением эхокардиоскопии.

Кому противопоказано исследование

Противопоказаний минимум, но они все же существуют.

• Заболевания легких. Поскольку пациентам с дыхательной недостаточностью трудно лежать неподвижно в течение 10-20 минут.
• Деформация грудины. Например, горб. В этом случае будут проблемы с визуализацией тканей сердца.
• Воспалительные процессы кожи груди.
• Психические расстройства. Исключающие адекватность. Например, обострения шизофрении.

Противопоказания не абсолютные. Врачи прорабатывают варианты, чтобы выполнить манипуляцию.

Виды Эхо КГ и их отличия

Существует несколько типов УЗИ сердца. В основном, методы подразделяют по способу доступа к мышечному органу.

• Классическая или трансторакальная форма, через переднюю стенку грудины. Это наиболее частый вариант. Золотой стандарт первичной диагностики. УЗИ датчик накладывается на грудь, после чего врач меняет его положение. Чтобы визуализировать ткани в разных проекциях и с нескольких углов.

• Второй вариант — это ЭХО исследование с контрастным усилением. По сути — все то же трансторакальное УЗИ. Но в этот раз внутривенно вводятся специальные вещества. Они копятся в сосудах, тканях и усиливают отражение ультразвуковой волны. Делают картинку четче. В целом, метод мало отличается от предыдущего. С точки зрения техники — все то же самое. Но информации с контрастированием можно получить в разы больше.

• Наконец, транспищеводная эхокардиография. Инвазивное исследование. Из-за высокой сложности его проводят только в условиях стационара. Тем более что возможны проблемы, непредвиденные расстройства после. Считается особо точным способом по сравнению с другими. К методике прибегают, если предыдущие модификации не дали результата.

Иной способ классификации — по характеру исследования.

• ЭХО в покое. Встречается особенно часто. Это типичная кардиография.
• Оценка состояния сердца после физической нагрузки. Назначается в спорных ситуациях.

Эхоэнцефалография (Эхо ЭС) головного мозга

Размышление о роли поэта в судьбе общества лежит в основе поэтической работы А. Предположительно творение было написано осенью года. Примечательно, что главное слово стихотворения — его название, не встречается в самом содержании. Случайность ли это? Анализ семантической составляющей стиха позволяет ответить на этот вопрос. Эхо — вполне приземленное физическое явление, колебание звуковых волн, — приобретает у Пушкина иное значение. Для поэта эхо — ассоциация с ним самим. В двух шестистишиях автор ведет перечисление явлений природы, порождающих звуковой отголосок, объектов, которые вторят услышанному. Это и голоса диких животных где-то в глуши леса, и пронзительный созывающий гул музыкального инструмента — рога, и девичье пение за холмами.

Подготовка

Специальные мероприятия не нужны. Условно, можно назвать такие требования:

• За сутки до исследования нельзя курить. В противном случае сосуды сузятся и врач обнаружить ложные изменения. В коронарных, легочной артериях.
• То же самое касается спиртного. От алкоголя стоит отказаться за несколько дней. Чтобы результаты были точнее.
• В день процедуры нельзя заниматься интенсивными физическими нагрузками. Нужно соблюдать щадящий режим. Желателен покой.
• Следует подойти к назначенному времени. С собой рекомендуется взять полотенце или одноразовые салфетки. Чтобы удалить излишки геля после эхокардиографии.

В остальном — подготовка не нужна. Можно заниматься повседневными, привычными делами.

Подготовительные меры к ЭКГ

Перед процедурой существует одно условие: не стоит наносить крем на кожу, так как он помешает получить правильные показатели. Поэтому предварительно кожа протирается спиртом, чтобы очистить от жира участки для установки электродов. После этого на кожу наносится гель, проводящий ток. В случае надобности гель заменяется влажными отрезками марли.

Затем специалист начинает обследование и расшифровку результатов. Обычно это делает один и тот же врач. При обнаружении сильных нарушений, последующим лечением занимается кардиолог. Длительность процедуры составляет несколько минут. Пациенту следует помнить, что присоски крепятся на кожу, следовательно, одеваться на процедуру нужно в практичную одежду, которую легко можно было бы снять. Наличие одышки усложнит проведение процедуры, поэтому больной должен занять положение сидя.

Ход исследования

Пациент идет в кабинет специалиста по функциональной диагностике. Далее процедура проводится по привычному многим сценарию, как обычное УЗИ.

• Нужно лечь на кушетку.
• Врач смажет грудную клетку специальным гелем. Он лучше проводит ультразвуковые волны, поэтому картинка получится точнее.
• Специалист накладывает датчик и начинает изучать анатомическую область.
• В течение процедуры доктор меняет положение сканера и рассматривает орган с разных ракурсов. Работает в нескольких режимах. Не стоит пугаться странных звуков, которые издает аппарат. Это нормально.
• Во время сканирования специалист может попросить задержать дыхание. Перевернуться на бок. Задача пациента — выполнять инструкции доктора. После того, как процедура завершена, можно отправляться домой.

Прочие модификации отличаются. Если назначено контрастное исследование, сначала проводят стандартное УЗИ, затем вводят контраст и процедуру повторяют. На все нужно около 10-20 минут. Плюс-минус. Чрезпищеводное УЗИ сердца требует больше времени.

Эхокардиограмму пациенту выдают на руки, спустя еще 10-20 минут. Поскольку специалист должен дать заключение. Иногда человек получает только протокол диагностики, без пояснений доктора.

Как проводится обследование

Сделать эхокардиографию можно почти в любом лечебно-профилактическом учреждении. Главные условия – наличие необходимого оборудования и квалифицированный медицинский персонал.

Длительность процедуры не превышает 10 минут. Исследуемый принимает положение лежа на спине. На грудную клетку наносится проводящий гель, который способствует распространению ультразвука. Затем врач последовательно осматривает область сердца, крупных сосудов, регистрируя важные параметры. При эхоскопии (УЗИ в допплеровском режиме), помимо общих данных, регистрируются сведения о гемодинамике.

Дополнительно смотрите материал про данную диагностику:

Расшифровка результатов

Интерпретацией занимается лечащий специалист. Кардиолог. Самостоятельно понять, что к чему, крайне непросто. Нужны специальные медицинские познания. Неопытному человеку заключение и протокол покажутся китайской грамотой.

Внимание:

Расшифровывать результаты нужно в системе а не поодиночке. Только кардиографии недостаточно, чтобы делать далеко идущие выводы. Хотя бывают и исключения.

Нормальные показатели для взрослого человека представлены в таблицах:

Левый желудочек и предсердие

Показатель	Мужчины	Женщины
Масса миокарда	85-220 г	65-160 г
Объем в спокойном состоянии	165-195 мл	60-135 мл
Размер во время диастолы	35-55 мм
Размер во время систолы	25-35 мм
Размер левого предсердия	25-35 мм
Фракция выброса	55-70%
Фракция укорочения	25-40%
Толщина задней стенки в состоянии покоя	8-11 мм
Толщина межжелудочковой перегородки в состоянии покоя	8-10 мм

Правый желудочек и предсердие

Показатель	Значение
Размер в спокойном состоянии	75-110 мм
Толщина стенки ПЖ	2-5 мм
Размер правого предсердия	25-45 мм
Размер правого желудочка	20-30 мм
Толщина межжелудочковой перегородки в момент систолы	10-15 мм
Толщина межжелудочковой перегородки в момент диастолы	6-11 мм

Скорость кровотока

Название	Показатель
Трансмитральный	0,5 – 1,5 мс
Транстрикуспидальный	0,3 – 0,7 мс
Транспульмональный	0,6 – 0,9 мс
Трансаортальный	1 – 1,7 мс

Прочее

Показатель	Значение
Норма жидкости в перикарде	10-30 мл
Диаметр корня аорты	20-35 мм
Амплитуда раскрытия створок аортального клапана	15-25 мм

Сравнение обоих методов

Общие цели проведения обследования еще не означают одно и то же качество исследования. Электрокардиография и ЭхоКГ отличаются по следующим типам:

• по методу осуществления обследования;
• по типу выявляемых нарушений;
• по эффективности наблюдения системы кровообращения.

Кардиограмма показывает и записывает электростатическую деятельность сердечной мышцы в виде графика. Он показывает: имеется ли стабильный ритм пульса, его числовые показатели, наличие аритмий. Аритмии на электрокардиографии видны совершенно четко, поэтому именно этот способ диагностики системы кровообращения позволяет вовремя обнаружить отклонения и предпринять оздоровительные меры.

ЭхоКГ производится прибором особого назначения – ультразвуковым датчиком. Волны, исходящие от датчика, проникают во внутрисердечную полость, отражаются от тканей и возвращаются обратно в аппарат, где происходит анализ данных и выведение их на экран.

Полюсы и минусы диагностической методики

Преимуществ у исследования масса:

• Простота. Аппарат для ЭХО есть практически в любой районной поликлинике. Даже в регионах, не говоря о столице и крупных городах.
• Безопасность. Методика не создает вредной лучевой нагрузки. Исследование можно проводить так часто, как того требует клинический случай.
• Высокая скорость сканирования. На все нужно около 10-20 минут. Плюс-минус.
• Информативность. Несмотря на доступность и простоту методика, она обладает достаточной эффективностью, чтобы выявлять большинство заболеваний.
• Неинвазивность и безболезненность. Не считая чрезпищеводного метода. Он все же относится к инвазивным. Но, тем не менее, хорошо переносимым. Да и процедура требуется редко.
• Минимум противопоказаний. Они скорее формальные.
• Вариативность. Несколько режимов сканирования. Например, эхокардиография с допплеровским анализом — это способ исследования не только самого сердца, но и сосудов местной кровеносной сети.

Минус всего один — ЭХО КГ не дает точной информации во многих случаях. Приходится назначать вспомогательные мероприятия. Можно ли это назвать негативной чертой? Вряд ли. Поскольку со своими задачами методика справляется на сто процентов.

ЭХО сердца показывает состояние миокарда, всего органа и местной кровеносной сети. Начальных отделов аорты, легочной артерии. Это универсальная, безопасная и действенная методика диагностики.

Чем отличается эхокардиоскопия от электрокардиографии

Отличия между двумя методиками обследования сердца заключаются в их информативности, технике проведения, заболеваниях, которые могут стать поводом для проведения диагностики и формой получения результатов.

Электрокардиография (ЭКГ) — это один из самых простых и всем известных методов исследования аномалий сердечного ритма, результатом которого является электрокардиограмма. Она предоставляется в виде графика на специальной бумажной ленте и проводится с использованием электрического тока, неощутимого для пациента. Исходя из результатов электрокардиографии, можно определить частоту сердечных сокращений, интервалы между систолой и диастолой. Эта методика позволяет определить наличие отклонений от нормы, но не определяет возможную причину их возникновения, что является несомненным минусом.

Эхокардиография представляет собой относительно современный и информативный диагностический метод, который не только констатирует наличие у пациента отклонений, но и выявляет спровоцировавшее их заболевание. Результаты исследования сердца визуализируются на мониторе аппарата и могут быть зафиксированы в электронном виде.

Врач-диагност, анализирующий снимки, получает всю информацию о размерах сердца, объеме камер, структуре стенок, наличии рубцов на тканях, а также состоянии клапанов, перикарда и эндокарда. Нередко электрокардиография проводится одновременно с УЗИ сердца для получения более подробной информации о работе и анатомических особенностях сердечной мышцы. Положительной стороной УЗИ считается его информативность, в то время как простота проведения и доступность свойственны обеим методикам.
